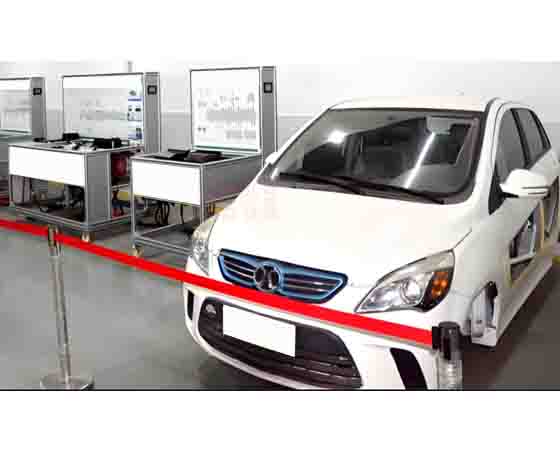

無損整車故障設置平臺實訓裝置包括手持移動終端、控制臺、故障檢測盒、故障設置系統、數據采集系統、測量膜、智能交互系統、學生無線終端和故障設置系統，下面由小編為您詳細介紹!

　　組成介紹

　　1.手持移動終端

　　手持移動終端采用工業設計和開模，封裝10寸電容式觸摸屏，支持多通道傳輸和實時交互，可以與控制終端并行使用，也可以擴展學生終端的組網應用，實現車輛電氣化系統的故障設置和數據采集;

　　2.控制臺

　　控制臺為移動式立式結構，表面采用工業鈑金成型，靜電噴涂。控制柜上部嵌有18.5英寸工業級電容式觸摸顯示屏，控制柜下部建有帶側門的五層拉出式存儲盒，用于放置故障設置和數據采集系統、手持移動終端、故障檢測盒、故障設置盒、測量膠片等;

　　3.故障檢測盒

　　故障檢測箱采用工業設計，開模內置PCB電路封裝，用于車輛電池管理系統(BMS)、車輛控制器(VCU)、電機控制器(PEU)、車輛充電器(OBC)等系統的故障檢測。具有電信號雙端檢測功能，可設置開路、短路、虛接故障;

　　4.數據采集系統

　　無損故障設置平臺數據采集系統采用工業設計和開模，內置PCB電路封裝，用于車輛電池管理系統(BMS)、車輛控制器(VCU)、電機控制器(PEU)、車輛充電器(OBC)等系統的數據采集，該系統包括硬件和軟件，具有信號識別、數據采集和信息傳輸功能;

　　5.測量膜

　　測量膜采用薄膜材料微刻，包括車輛電池管理系統(BMS)、車輛控制器(VCU)、電機控制器(PEU)和車輛充電器(OBC)的獨立膜。每個系統掩碼嚴格對應車輛pin和檢測端口的定義，操作方便，定義準確;

　　6.智能交互系統

　　智能交互系統用于車輛故障設置平臺與車輛電氣化系統之間的智能交互。系統采用UI操作界面，可實現車型選擇、系統分類、故障設置、數據采集、狀態顯示、一鍵清除等功能。支持控制終端、手持移動終端、學生無線終端的互聯;

　　7.學生無線終端

　　學生無線終端采用工業設計和開模，封裝10寸電容式觸摸屏，內置WIFI，支持多通道傳輸和在線學習，具有數據采集、故障診斷等實訓考核功能，可實現不少于30個終端節點的聯網應用;

　　8.故障設置系統

　　故障設置系統采用工業設計和開模，內置PCB電路封裝，用于車輛電池管理系統(BMS)、車輛控制器(VCU)、電機控制器(PEU)、車輛充電器(OBC)等系統的故障設置。該系統包括硬件和軟件，具有故障設置、狀態顯示、一鍵清除等功能;

　　故障設置平臺技術要求

　　1.雙端測量

　　該平臺不僅可以使用UI操作界面通過控制終端、手持移動終端和學生無線終端測量數字數據，還可以使用萬用表和示波器通過故障檢測箱的上下游終端直接測量數字數據;

　　2.移動互聯網

　　平臺可以自由擴展內置WIFI的學生終端。通過無線傳輸和智能交互，多達30組學生無線終端和1組控制終端或手持移動終端可以同時在線學習，同步實現數據測量和故障分析;

　　3.無損連接

　　平臺接口與第1項提供的車輛轉接盒配合，可實現平臺與車輛電池管理系統、車輛控制器、電機控制器、車輛充電器等系統的無損連接，且不損壞原有車輛線束;

　　4.開模設計

　　數據采集系統、故障設置系統、手持移動終端、故障檢測盒、學生無線終端等。均采用工業造型設計，開模，結構美觀，實用方便;

　　5.工業布線

　　所有電氣連接均采用汽車專用電線和連接器，滿足防誤操作自鎖、載流能力和插接周期的工業要求。采用就近接車的設計原則，盡可能縮短布線長度;

　　6.故障設置

　　系統采用MTE控制技術和DRC消弧技術，單個故障點不少于100個，可任意組合復合故障，具有一鍵清除功能。同時支持手動故障設置，可以實現開路、短路、虛連接的故障設置;

　　7.數據采集

　　系統采用ARM V7M架構(或更好的配置)的Cortex-M3內核。它有100多個節點，用于電信號的實時采集和信息處理、交流和DC信號的自動識別以及電路動態特性的連續采集;

　　8.無線傳輸

　　系統采用IEEE802.11b標準，傳輸速率可達11Mbps，有效距離10m以上，兼容802.11設備。直接序列擴頻采用BPSK和DQPSK調制技術，支持1Mbps和2Mbps的數據速率;

　　9.智能交互

　　系統采用FCS控制技術和內置WIFI的CAN網絡通信技術。可以實現控制終端、手持移動終端、學生無線終端與故障設置和數據采集裝置之間的智能交互;

　　10.復合管理

　　通過平臺與車輛之間的無線傳輸和智能交互，控制終端或手持移動終端可以進行故障設置和數據采集;
